n° d'article: 106001

OPTIturn TU 2004V DREHMASCHINE

Stufenlosangetriebene präzise Drehmaschine, Spitzenhöhe/ -weite 100 mm / 300 mm, Motorleistung 600 W, 230 V, Spindeldrehzahl vario 150-2500 U/min, Leitspindel zum automatischen Längsdrehen und Gewindeschneiden, alles original Baukomponente mit EMV-Filter, sehr leise, die perfekte Drehmaschine für den anspruchsvollen Anwender

Informations sur la livraison
en stock: 1 pce(s)
Im Showroom

Prix normal 1 426,90 CHF TVA incl.

Special Price 1 299,00 CHF

Description

Détails

  • Präzise Verarbeitung
  • Stark verripptes Prismenbett aus Stahlguss
  • Induktivgehärtete und präzisions­geschliffene Bettführungsbahnen
  • Gehärtete Spindelnase (DIN 6350)
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
  • Automatischer Längs-/Leitspindelantrieb
  • Mit Längs -, Plan - und Oberschlitten
  • Rechts-Linkslauf im Bedienfeld schaltbar
  • Not-Halt-Schlagschalter und Unterspannungsauslösung
  • Drehfutterschutz
  • Leitspindel in zwei Sinterlagern gelagert
  • Durch Wechselrädersatz großer Gewindeschneidbereich
  • Gut ablesbares digitales Drehzahldisplay
  • Spanschutz am Oberschlitten
  • Reitstock zum Kegeldrehen verstellbar
  • Kegelrollenlager in P5 Qualität
  • Zylindrische Zentrieraufnahme

Fournitures incluses

  • Dreibackenfutter Ø 100 mm
  • 2 feste Zentrierspitzen MK2 / MK3
  • Spritzwand
  • Spänewanne
  • 4-fach-Stahlhalter
  • Wechselrädersatz
  • Bedienwerkzeug
Données techniques

Données techniques

  • Tension réseau
    230 V
  • Antriebsleistung Motor
    0.6 kW
  • Fusible au réseau
    10 A
  • Type de fiche
    Fiche T12 - 10A
  • Spindelkonus
    MK 3
  • Spindelbohrung
    21 mm
  • Spitzenhöhe
    100 mm
  • Spitzenweite
    300 mm
  • Umlauf über Planschlitten
    Ø 110 mm
  • Bettbreite
    100 mm
  • Spindeldrehzahl Vario
    150 - 2500 min-1
  • Keilriemenstufen
    2
  • Keilriemenstufen Vario
    2
  • Verfahrweg Oberschlitten
    55 mm
  • Verfahrweg Planschlitten
    75 mm
  • Längsvorschub
    0.1 - 0.2 mm/U
  • Anzahl Längsvorschübe
    2
  • Gewindesteigungen Metrisch
    0.25 - 3 mm/U
  • Anzahl Metrische - Gewindesteigungen
    14
  • Gewindesteigung Zoll
    8 - 44 Gänge/1"
  • Anzahl Zoll - Gewindesteigungen
    12
  • Maximale Drehmeissel - Aufnahmehöhe
    12 mm
  • Reitstockaufnahme
    MK 2
  • Course du furreau de la poupée mobile
    65 mm
  • Dimensions L x L x H
    830 x 425 x 360 mm
  • Poids
    75 kg
  • Garantie
    2 ans
Änderungen an Dimensionen und technischen Informationen vorbehalten.
Accessoires

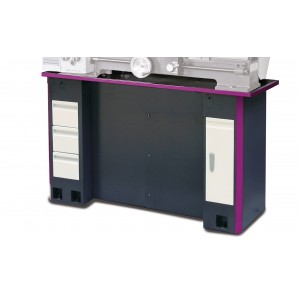

MASCHINENUNTERBAU TU2004-TU3008

MASCHINENUNTERBAU TU2004-TU3008

106002

Prix normal 621,60 CHF TVA incl.

Special Price 498,00 CHF

Drehmeissel Satz 10 mm

WERKZEUGHALTERSATZ HM 10, 5-TLG.

106419

Schafthöhe 10 mm, 5-teilig, TiN-beschichtet, inkl. HM-Wendeschneidplatten

99,45 CHF TVA incl.
OPTIMUM INNENDREHSTAHL SATZ 10 MM

OPTIMUM INNENDREHSTAHL SATZ 10 MM 3-TLG.

105477
Mit HM-Wendeplatten. Schafthöhe 10 mm
73,50 CHF TVA incl.
Optimum Schnellwechselstahlhalter SWH AA

OPTIMUM SWH AA SCHNELLWECHSEL-STAHLHALTER-SET

102812
Mit 40 verschiedenen Winkelstellungen und einfacher Höhenverstellung. Geeignet für Schafthöhe max. 12.5 mm. Ideal zur Selbstmontage

Prix normal 341,60 CHF TVA incl.

Special Price 298,00 CHF

PASSFLANSCH / SCHRAUBE SWH AA

PASSFLANSCH / SCHRAUBE SWH AA

118403
Passflansch und Schraube zur Befestigung des Schnellwechselstahlhalter SWH AA auf der Drehmaschine TU 2004V
10,80 CHF TVA incl.
OPTIMUM MK 2 MITLAUFENDE ZENTRIERSPITZE

OPTIMUM MK 2 MITLAUFENDE ZENTRIERSPITZE

102767
Präzise, mitlaufende Körnerspitze mit Konusaufnahme MK 2
47,55 CHF TVA incl.
OPTIMUM MK 2 WECHSELZENTRIERSPITZEN-SET

OPTIMUM MK 2 WECHSELZENTRIERSPITZEN-SET

102789
Mitlaufende Körnerspitze mit 7 Wechselspitzen
172,95 CHF TVA incl.

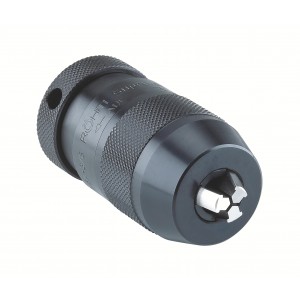

RÖHM SCHNELLSPANNBOHRFUTTER SUPRA S Ø 1-13 MM, B16

RÖHM SCHNELLSPANNBOHRFUTTER SUPRA S Ø 1-13 MM, B16

115123

Spannbereich Ø 1-13 mm, B 16 Aufnahme, Drehzahl bis 8000 U/min, passender Kegeldorn mit Morsekonus erforderlich.

124,30 CHF TVA incl.
BOHRFUTTERAUFNAHME MK 2, B16

BOHRFUTTERAUFNAHME MK 2, B16

102851
Bohrfutteraufnahme mit Morsekonus MK 2, Kegel B16 und Austreiblappen. Zum Spannen von Bohrfutter und Werkzeugen mit Innenkegel B16
8,10 CHF TVA incl.
OPTIMUM SCHNELLSPANNBOHRFUTTER Ø 0-10 MM, B16

OPTIMUM SCHNELLSPANNBOHRFUTTER Ø 0-10 MM, B16

102861

Spannbereich Ø 0-10 mm, B 16 Aufnahme, passender Kegeldorn mit Morsekonus erforderlich.

41,10 CHF TVA incl.
SPANNZANGENFUTTER ER 25

SPANNZANGENFUTTER ER 25

102793

Zu TU 2004V / TU 2304, Aufnahme für SpannzangenER 25

83,25 CHF TVA incl.
Beispielabbildung

SPANNZANGENSATZ ER 25 2-16 MM (15 STK)

102783
Präzise Spannzangen der Grösse ER 25
196,75 CHF TVA incl.
FESTSTEHENDE LÜNETTE TU 2004

FESTSTEHENDE LÜNETTE TU 2004

106089
Feststehende Lünette passend zur Drehmaschine TU 2004V
52,95 CHF TVA incl.
MITLAUFENDE LÜNETTE TU 2004

MITLAUFENDE LÜNETTE TU 2004

106088
Mitlaufende Lünette passend zur Drehmaschine TU 2004V
46,50 CHF TVA incl.
WEICHE BLOCKBACKEN ZU Ø 100 MM DREIBACKENFUTTER

WEICHE BLOCKBACKEN ZU Ø 100 MM DREIBACKENFUTTER

105813
Drei Stück weiche Blockbacken für Optimum Dreibackenfutter Ø 100 mm
70,25 CHF TVA incl.
OPTIMUM VIERBACKENFUTTER Ø 100 MM

OPTIMUM VIERBACKENFUTTER Ø 100 MM

105819
Präzises Vierbackenfutter Ø 100 mm. Zentrischspannend
179,45 CHF TVA incl.
OPTIMUM FUTTERFLANSCH ZYLINDRISCH Ø 100 MM

OPTIMUM FUTTERFLANSCH ZYLINDRISCH Ø 100 MM

106556

Zylindrischer Futterflansch mit 3 Befestigungslöcher. Passend zu TU 2004V und TU 2304

56,20 CHF TVA incl.
PLAN- AUFSPANNSCHEIBE Ø 170 MM

PLAN- AUFSPANNSCHEIBE Ø 170 MM

102810
Plan- Aufspannscheibe Ø 170 mm mit zylindrischer Aufnahme. Passend zur Drehmaschine TU 2004V
50,80 CHF TVA incl.
OPTIMUM UNIVERSAL-KÜHLMITTELEINRICHTUNG

OPTIMUM UNIVERSAL-KÜHLMITTELEINRICHTUNG

110045
Universal-Kühlmitteleinrichtung mit 230 Volt. Zur Selbstmontage an Fräs- Dreh- und Bohrmaschinen usw.

Prix normal 185,95 CHF TVA incl.

Special Price 170,00 CHF

EMBASE ANTI-VIBRATIONS OPTIMUM SE 1

EMBASE ANTI-VIBRATIONS OPTIMUM SE 1

102804

Nivelage et amortissement des vibrations combinés, charge jusqu'à 570 kg par élément

32,45 CHF TVA incl.
