Art. Nr: 3420260

OPTIturn TU 1503V DREHMASCHINE VARIO

Spitzenhöhe/ -weite 75 mm / 265 mm, Spindeldrehzal stufenlos verstellbar, Motorleistung 450 W / 230 V, Drehzahl 120 - 3000 U/min, Leitspindel zum automatischen Längsdrehen und Gewindeschneiden, die ideale Maschine für den Modellbauer

Versandinformationen
An Lager

Regulärer Preis: 1.152,40 CHF inkl. MWST

Special Price 998,95 CHF

ODER
Beschreibung

Details

  • Kompakte Drehmaschine mit Gleichstrommotor
  • Verripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffen
  • Gehärtete und geschliffene Bettführungsbahnen
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
  • Rundlaufgenauigkeit - Drehfutter max 0,05 mm
  • Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
  • Mit Längs-, Plan- und Oberschlitten
  • Rechts-Linkslauf im Bedienfeld schaltbar
  • Drehfutterschutz
  • Handräder der Drehmaschine mit einstellbarer Feinskalierung 0,04/0,01 mm
  • Zweifach-Stahlhalter
  • Alle Führungen durch Keilleisten spielfrei nachstellbar
  • Not-Halt Schlagschalter

Lieferumfang

  • Dreibackendrehfutter Ø 80 mm
  • Feste Zentrierspitze MK1
  • Drehfutterschutz
  • Spritzwand
  • Spänewanne
  • 2-fach Stahlhalter
  • Wechselrädersatz
  • Abnahmeprotokoll
Technische Daten

Zusätzliche Information

  • Anschlussspannung
    230 V
  • Antriebsleistung Motor
    0.45 kW
  • Absicherung
    10 A
  • Steckertyp
    Stecker T12 - 10A
  • Spindelkonus
    MK 1
  • Spindelbohrung
    11 mm
  • Spitzenhöhe
    75 mm
  • Spitzenweite
    265 mm
  • Umlauf über Maschinenbett
    Ø 140 mm
  • Bettbreite
    70 mm
  • Spindeldrehzahl Vario
    120 - 3000 min-1
  • Keilriemenstufen Vario
    2
  • Verfahrweg Oberschlitten
    40 mm
  • Verfahrweg Planschlitten
    55 mm
  • Längsvorschub
    0.005 - 0.1 mm/U
  • Gewindesteigungen Metrisch
    0.5 - 1.5 mm/U
  • Maximale Drehmeissel - Aufnahmehöhe
    12 mm
  • Reitstockaufnahme
    MK 1 (gekürzt)
  • Reitstock - Pinolenhub
    30 mm
  • Abmessung L x B x H
    560 x 320 x 290 mm
  • Gewicht
    23 kg
  • Garantie
    2 Jahre
Zubehör
Drehmeissel Satz 8 mm

OPTIMUM DREHMEISSEL SATZ 8 MM, 5-TLG.

3441662
5-teiliger Drehmeisselsatz mit HM-Wendeplatten. Schafthöhe 8 mm
96,95 CHF inkl. MWST
OPTIMUM MITLAUFENDE ZENTRIERSPITZE MK 1, KURZ

OPTIMUM MITLAUFENDE ZENTRIERSPITZE MK 1, KURZ

3440700
Präzise, mitlaufende Körnerspitze mit kurzer Konusaufnahme MK 1. Passend zu TU 1503V
47,95 CHF inkl. MWST
SPANNZANGENFUTTER ER 16

SPANNZANGENFUTTER ER 16

3440281

Spannzangenfutter ER 32 für die Drehmaschine TU 1503V

66,75 CHF inkl. MWST
SPANNZANGENSATZ ER 16 1-10 MM (12 STK)

SPANNZANGENSATZ ER 16 1-10 MM (12 STK)

3440282
Präzise Spannzangen der Grösse ER 16
145,40 CHF inkl. MWST

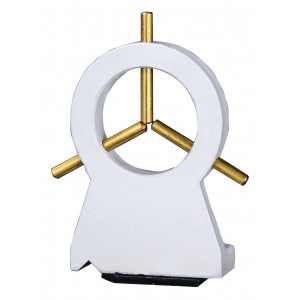

FESTSTEHENDE LÜNETTE TU 1503

FESTSTEHENDE LÜNETTE TU 1503

3440211
Feststehende Lünette passend zur Drehmaschine TU 1503V
32,30 CHF inkl. MWST
MITLAUFENDE LÜNETTE TU 1503

MITLAUFENDE LÜNETTE TU 1503

3440210
Mitlaufende Lünette passend zur Drehmaschine TU 1503V
25,85 CHF inkl. MWST
WEICHE BLOCKBACKEN ZU Ø 80 MM DREIBACKENFUTTER

WEICHE BLOCKBACKEN ZU Ø 80 MM DREIBACKENFUTTER

3442902
Drei Stück weiche Blockbacken für Optimum Dreibackenfutter Ø 80 mm
63,55 CHF inkl. MWST
OPTIMUM VIERBACKENFUTTER Ø 80 MM

OPTIMUM VIERBACKENFUTTER Ø 80 MM

3442808
Präzises Vierbackenfutter Ø 80 mm. Zentrischspannend
158,30 CHF inkl. MWST
OPTIMUM SCHNELLSPANNBOHRFUTTER Ø 0-8 MM, B16

OPTIMUM SCHNELLSPANNBOHRFUTTER Ø 0-8 MM, B16

3050608

Handliches Schnellspannbohrfutter Ø 0 - 8 mm. Drehzahlbereich bis 6000 min-1

Regulärer Preis: 46,30 CHF inkl. MWST

Special Price 28,95 CHF

KEGELDORN MK 1 / B 16

KEGELDORN MK 1 / B 16

1241.030
17,25 CHF inkl. MWST
