Art. Nr: 105505

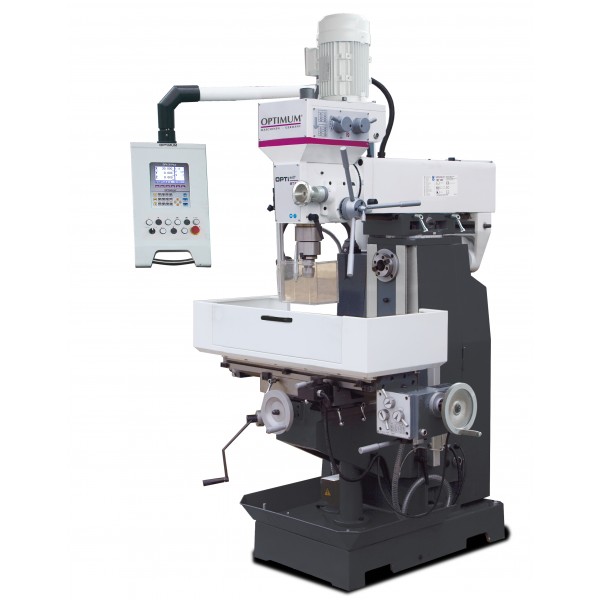

OPTImill MT 50 Bohr-Fräsmaschine

GetriebegeschalteteBohr-Fräsmaschine mit Bohrpinole und horizontaler Frässpindel, digitale Positionsanzeige in allen drei Achsen, Spindelaufnahme ISO 40,Motorleistung 2,2 kW, 200 V, Rechts-/Linkslauf, Kreuztisch 1000 x 240 mm, mit automatischem Längsvorschub, Getriebekopf schwenkbar, inkl. LED Lampe undKühlmitteleinrichtung

Versandinformationen
An Lager: 1 Stk
Im Showroom

Regulärer Preis: 12.269,35 CHF inkl. MWST

Special Price 10.990,00 CHF

Beschreibung

Details

  • Massive Ausführung aus hochwertigem Grauguss
  • Digitale Positionsanzeige in drei Achsen mit vielen Einstellmöglichkeiten im drehbaren Bedienpanel integriert
  • Getriebe-Tischvorschub mit Eilgang der X-Achse mit verstellbaren Endanschlägen und automatischer Ausschaltung
  • Vertikal- und Horizontalspindel mit je einem Motor angetrieben
  • Vertikalspindel, Motor -2 stufig, 8 Geschwindigkeiten und Rechts / Linkslauf zum Gewindeschneiden
  • Bohr- Fräspinole mit grossem Sterngriff, umschaltbar auf Handfeinvorschub
  • Horizontalspindel, Motor 1-stufig, 9 Geschwindigkeiten
  • Spindelkopfträger links oder rechts 90° drehbar
  • Verfahrweg Y Spindelkopfträger 240 bis 650 mm
  • Vertikalspindelkopf beidseitig 45° schwenkbar
  • Arbeitsoperationen auch in horizontaler Fräsposition mit Gegenhalterund Aufnahme für Scheibenfräser
  • Führungen präzisionsgeschliffen und durch Keilleisten nachstellbar
  • Kühlmittelsystem mit Schalter Ein / Aus
  • LED Maschinenlampe mit mittelbreitstrahlendem Rundreflektor
  • Einfache und übersichtliche Bedieneinheit am drehbaren Panel
  • Kreuztischumhausung mit nach vorne aufklappbarer und abnehmbarer Türe
  • Höhenverstellbarer Späneschutz mit Sicherheitsschalter
  • Not- Halt- Schlagschalter

Ausstattungsdetails

Horizontale Fräsposition
  • Für Arbeiten in horizontaler Fräsposition mit Gegenhalter und Aufnahme für Scheibenfräser

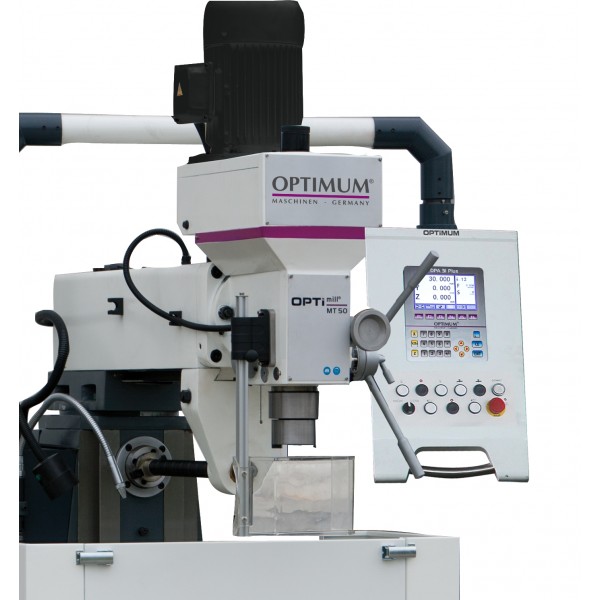

Bedienpanel
  • Schwenkbar zur linken und rechten Seite der Maschine
    • Digitale Positionsanzeige DPA31Plus
  • Deutliche Reduzierung der Fertigungszeiten
  • Einfache Bedienung
  • Höhere Arbeitsgenauigkeit
  • Fehlerquote wird verringert
  • Übersichtlich angeordnete Tastatur
    • Blendfreies Display
Tischvorschub
  • Motorische Tischhöhenverstellung
  • Motor mit Getriebe - Tischvorschub X-Achse
Kreuztischumhausung
  • Aufklappbar
  • Abnehmbar

Digitale Positionsanzeige DPA 31Plus

  • LED-Anzeige
  • Höhere Arbeitsgenauigkeit
  • Deutliche Reduzierung der Fertigungszeiten
  • Fehlerquote wird verringert
  • Mitgelieferter Sensor zur Erfassung der Spindeldrehzahlen
  • Umschaltbar von Dreh- auf Fräsmaschinen
  • Ergonomische Folientastatur, Staub und Spritzwasser geschützt

Lieferumfang

  • Digitale Positionsanzeige
  • Kühlmittelsystem
  • Zahnkranzbohrfutter Ø 3- 16 mm
  • Aufnahmedorn ISO 40 für Bohrfutter
  • Aufnahmedorn ISO 40 / MK 3
  • Aufnahmedorn ISO 40 / MK 2
  • Horizontal Aufnahmedorn ISO 40 für Scheibenfräser
  • EU-Konforme Bedienungsanleitung
Technische Daten

Zusätzliche Information

  • Anschlussspannung
    400 V
  • Absicherung
    16 A
  • Gesamt Anschlussleistung
    4.5 KW
  • Max. Bohrleistung in Stahl (S235JR)
    Ø 30 mm
  • Dauerbohrleistung in Stahl (S235JR)
    Ø 25 mm
  • Motorleistung Vertikalspindel
    1.1 / 2.2 kW
  • Drehzahlverstellung
    Riemen
  • Spindelaufnahme
    SK 40 (ISO 40, DIN 2080)
  • Pinolenhub
    120 mm
  • Spindeldrehzahl
    115 - 1750 min-1
  • Ausladung
    240 - 650 mm
  • Anzahl Getriebestufen
    8
  • Schwenkbereich Fräskopf
    +/- 90°
  • Schwenkbereich Spindelkopf Rechts / Links
    +/- 180°
  • Motorleistung Horizontalspindel
    1.5 kW
  • Abstand Horizontalspindel - Kreuztisch
    0 - 185 mm
  • Spindeldrehzahl Horizontalspindel
    60 - 1350 min-1
  • Anzahl Getriebestufen Horizontalspindel
    9
  • Kreuztisch L x B
    1000 x 240 mm
  • Max. Traglast Kreuztisch
    160 kg
  • T-Nutengrösse
    14 mm
  • Verfahrweg X-Achse
    580 mm
  • Tischvorschub X-Achse
    24 - 720 mm/min
  • Verfahrweg Y-Achse
    200 mm
  • Verfahrweg Z-Achse
    340 mm
  • Abmessung L x B x H
    2270 x 1500 x 2100 mm
  • Gewicht
    900 kg
  • Garantie
    2 Jahre
