Art. Nr: 108900

OPTImill MH 22V BOHR-FRÄSMASCHINE

Stabile, hochwertige Bohr-Fräsmaschine, Spindelaufnahme BT 20 mit mechanischem Werkzeug-Schnellwechsel-Spannsystem, Spindelantrieb stufenlos, Motorleistung 950 W, 230 V, Rechts-/Linkslauf, Kreuztisch 700 x 180 mm, Elektrik EMV-Filterklasse, geeignet für anspruchsvolle Fräs- und Bohrarbeiten. Unterbau optional erhältlich

Versandinformationen
An Lager
2.199,00 CHF inkl. MWST

* Pflichtfelder

2.199,00 CHF inkl. MWST
Beschreibung

Details

  • Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
  • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
  • EMV-Filterklasse B (Einsatz in Privathaushalten)
  • Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
  • Präzise verarbeitet
  • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
  • Sicherheitselektrik in 24 Volt-Ausführung
  • Faltenbalg als Führungsschutz
  • Recht-/Linkslauf
  • Bohr-Fräskopf um + 60 neigbar
  • Maschinenlampe
  • Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für grösstmöglichen Schutz des Anwenders
  • Gut lesbare Drehzahlanzeige und Tiefenanzeige, umschaltbar mm/zoll
  • Feinvorschub an der Pinole
  • Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
  • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
  • Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
  • Hohe Rundlaufgenauigkeit < 0.015 mm in der Pinole gemessen
Bedienpanel
  • Bedienerfreundliche Folientastatur
  • Gut ablesbares digitales Drehzahldisplay
  • Digitale Tiefenanzeige in mm oder inch
  • Übersichtlich angeordnet
  • Not-Halt-Schlagschalter
Elektrik
  • Schonende Leitungsführung in hochwertigen Energieketten
  • Sicherheitselektrik in 24 V Ausführung
  • Entspricht der EMV-Filterklasse B für den Einsatz in Haushalten
  • Steuerelektronik mit intgrierter Relais Steuerung
Kreuztisch
  • Massiv
  • Präzise oberflächenbearbeitet
  • Mit T-Nuten
  • Nachstellbare Keilleisten
  • Über 3 Handräder verstellbar
  • Einstellbare Endanschläge

Mechanisches Schnellwechsel-Spannsystem

  1. Der Fräskopf ist mit einer Spannzange (4) für den Anzugbolzen BT20x45° (3) ausgestattet
  2. Zum lösen den Futterschutz mit der Sicherung (1) des Schnellspannsystems öffnen
  3. Den Pinolenhebel nach oben drücken (2) und das Werkzeug in die Spindel stecken
  4. Pinolenhebel wieder loslassen
  5. Futterschutz mit Sicherung (1) des Schnellspannsystems schliessen
  6. Das Werkzeug ist gespannt und die Maschine betriebsbereit
Technische Daten

Zusätzliche Information

  • Lieferanten Nummer
    3338135
  • Anschlussspannung
    230 V
  • Absicherung
    10 A
  • Motorleistung
    0.95 KW
  • Max. Bohrleistung in Stahl (S235JR)
    Ø 20 mm
  • Dauerbohrleistung in Stahl (S235JR)
    Ø 16 mm
  • Max. Messerkopfdurchmesser
    Ø 52 mm
  • Max. Schaftfräserdurchmesser
    Ø 12 mm
  • Drehzahlverstellung
    Vario
  • Spindelaufnahme
    BT 20 (JIS B 6339, MAS 403 BT)
  • Pinolenhub
    50 mm
  • Spindeldrehzahl
    90 - 3000 min-1
  • Ausladung
    170 mm
  • Anzahl Getriebestufen
    2
  • Abstand Spindel - Kreuztisch
    370 mm
  • Schwenkbereich Fräskopf
    +/- 60 °
  • Kreuztisch L x B
    700 x 180 mm
  • T-Nutengrösse
    12 mm
  • Abstand T-Nuten
    63 mm
  • Anzahl T-Nuten
    3
  • Verfahrweg X-Achse
    480 mm
  • Verfahrweg Y-Achse
    175 mm
  • Verfahrweg Z-Achse
    270 mm
  • Abmessung L x B x H
    945 x 650 x 950 mm
  • Gewicht
    120 kg
  • Garantie
    2 Jahre
Änderungen an Dimensionen und technischen Informationen vorbehalten.
Zubehör

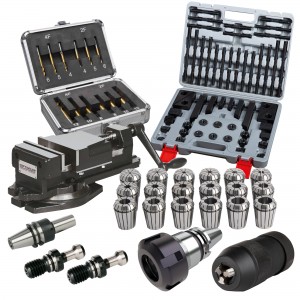

STARTER-SET MH 22

STARTER-SET MH 22

114498

Die ideale Grundausrüstung um mit dem Fräsen zu starten. Passend zu den MH 22 Modellen mit BT 20 Aufnahmen

Regulärer Preis: 794,55 CHF inkl. MWST

Special Price 721,70 CHF

OPTIMUM SPW 10 SPANNWERKZEUGSORTIMENT

OPTIMUM SPW 10 SPANNWERKZEUGSORTIMENT

119717

58-teiliges Spannwerkzeugsortiment mit M10 Gewinde, T-Nutensteine 12 mm (11.7 mm), bestehend aus 24 Schraubenbolzen Länge 80-200 mm, 10 Muttern und diverse Spannblöcke

89,70 CHF inkl. MWST
OPTIMUM SCHAFTFRÄSER-SATZ 12 TEILIG TIN-BESCHICHTET

OPTIMUM SCHAFTFRÄSER-SATZ 12 TEILIG TIN-BESCHICHTET

109264
Titanbeschichtete HSS Fräser mit 2- und 4 Schneiden in den Grössen Ø 4 - 12 mm
85,40 CHF inkl. MWST
OPTIMUM SCHNELLSPANNBOHRFUTTER B 16, Ø 1-16 MM

OPTIMUM SCHNELLSPANNBOHRFUTTER B 16, Ø 1-16 MM

110373

Schnellspannbohrfutter Ø 1-16 mm, B 16 Aufnahme, Drehzahlbereich bis 4000 min-1

45,40 CHF inkl. MWST
BOHRFUTTERAUFNAHME BT 20-B16, JIS B 6339

BOHRFUTTERAUFNAHME BT 20-B16, JIS B 6339

108944
Bohrfutteraufnahme zur Aufnahme von Bohrfutter mit B16 Innenkonus. Spindelaufnahme BT 20 - JIS B 6339 (MAS 403 BT)
63,80 CHF inkl. MWST
ANZUGSBOLZEN BT 20

ANZUGSBOLZEN BT 20

108941
Anzugsbolzen für BT 20 Aufnahmen mit M8 Gewinde. Passend zu den Optimum-Maschinen mit BT 20 Aufnahmen. Bei dem Anzugsbolzen handelt es sich nicht um den Standard BT 20 Anzugsbolzen sondern um eine Optimum Sonderanfertigung
10,50 CHF inkl. MWST
SPANNZANGENFUTTER BT 20-ER16 , JIS B 6339

SPANNZANGENFUTTER BT 20-ER16 , JIS B 6339

108945
Spannzangenfutter zur Aufnahme von ER 16 Spannzangen. Spindelaufnahme BT 20 - JIS B 6339 (MAS 403 BT)
68,10 CHF inkl. MWST
SPANNZANGENSATZ ER 16 1-10 MM (12 STK)

SPANNZANGENSATZ ER 16 1-10 MM (12 STK)

102796
Präzise Spannzangen der Grösse ER 16
118,90 CHF inkl. MWST
SPANNZANGENFUTTER BT 20-ER25 , JIS B 6339

SPANNZANGENFUTTER BT 20-ER25 , JIS B 6339

109152
Spannzangenfutter zur Aufnahme von ER 25 Spannzangen. Spindelaufnahme BT 20 - JIS B 6339 (MAS 403 BT)
64,85 CHF inkl. MWST
Beispielabbildung

SPANNZANGENSATZ ER 25, Ø 2-16 MM, 15 STK

102783
Präzise Spannzangen ER 25, Ø 2-16 mm, 15 Stück, Lieferung im praktischen Koffer
196,75 CHF inkl. MWST
OPTIMUM PLANMESSERKOPF BT 20 / Ø 52 MM

OPTIMUM PLANMESSERKOPF Ø 52 MM-BT 20, JIS B 6339

108824
5-schneidiger Planmesserkopf Ø 52 mm mit BT 20 Aufnahme inklusive Wendeplatten
287,55 CHF inkl. MWST

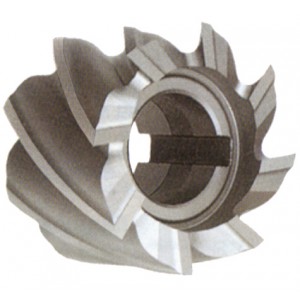

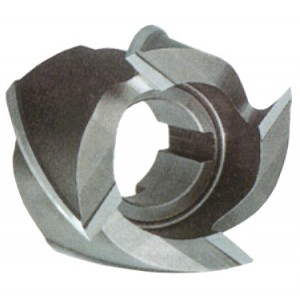

AMEX AUFSTECKFRÄSDORN BT 20-Ø 16 MM, JIS B 6339

AMEX AUFSTECKFRÄSDORN BT 20-Ø 16 MM, JIS B 6339

108942
Fräseraufnahme zum Spannen von Walzenstirnfräsern und Messerköpfen. Aufnahme mit Quernut und Spanndorn Ø 16 mm inkl. Spannschlüssel
65,95 CHF inkl. MWST
WELDONHALTER BT 20 / Ø 6 MM

WELDONHALTER BT 20 / Ø 6 MM

108946
Weldonhalter mit BT 20 Aufnahmeschaft zum Spannen vom Fräsern mit Ø 6 mm Schaft
60,55 CHF inkl. MWST
WELDONHALTER BT 20 / Ø 6 MM

WELDONHALTER BT 20 / Ø 8 MM

108947
Weldonhalter mit BT 20 Aufnahmeschaft zum Spannen vom Fräsern mit Ø 8 mm Schaft
60,55 CHF inkl. MWST
WELDONHALTER BT 20 / Ø 6 MM

WELDONHALTER BT 20 / Ø 10 MM

108948
Weldonhalter mit BT 20 Aufnahmeschaft zum Spannen vom Fräsern mit Ø 10 mm Schaft
60,55 CHF inkl. MWST
WELDONHALTER BT 20 / Ø 6 MM

WELDONHALTER BT 20 / Ø 12 MM

108949
Weldonhalter mit BT 20 Aufnahmeschaft zum Spannen vom Fräsern mit Ø 12 mm Schaft
58,35 CHF inkl. MWST
MONTAGE- UND EINSTELLHILFE SK 20

MONTAGE- UND EINSTELLHILFE SK 20

110060
Zum einfachen und genauen Einstellen von Werkzeuge mit SK 20 Aufnahmen wie BT 20
48,65 CHF inkl. MWST
OPTIMUM FMS 100 MASCHINENSCHRAUBSTOCK

OPTIMUM FMS 100 MASCHINENSCHRAUBSTOCK

102872

Präziser Maschinenschraubstock, Spannbereich 62 mm, Backenbreite 100 mm, mit 360° Drehteller, unversell einsetzbar für Fräs- und Bohrarbeiten usw.

211,90 CHF inkl. MWST
OPTIMUM ZAS 50 2-ACHSEN MASCHINENSCHRAUBSTOCK

OPTIMUM ZAS 50 2-ACHSEN MASCHINENSCHRAUBSTOCK

102883

Winkelverstellbarer 2-Achsen Maschinenschraubstock, Spannweite 46 mm, Backenbreite 55 mm, für universelle, vielseitige Einsätze

162,15 CHF inkl. MWST
OPTIMUM MV3-75 3-ACHSEN MASCHINENSCHRAUBSTOCK

OPTIMUM MV3-75 3-ACHSEN MASCHINENSCHRAUBSTOCK

102884

Winkelverstellbarer 3-Achsen Maschinenschraubstock, Spannweite 82 mm, Backenbreite 75 mm, universell und präzise

291,85 CHF inkl. MWST
OPTIMUM UNIVERSAL-KÜHLMITTELEINRICHTUNG

OPTIMUM UNIVERSAL-KÜHLMITTELEINRICHTUNG

110045

Universal-Kühlmitteleinrichtung 230 V, mit Ein/Aus-Schalter, zur Selbstmontage

183,75 CHF inkl. MWST
MASCHINENUNTERBAU MSM 1

MASCHINENUNTERBAU MSM 1

106334
Maschinenunterbau ohne Spänewanne passend zu den Maschine BF 16, BF 20, MH 20, MH 22, DX 13, DX 15 und DX 17
233,50 CHF inkl. MWST
SPÄNEWANNE MSM 1

SPÄNEWANNE MSM 1

106335
Spänewanne passend zum Unterbau MSM 1
34,60 CHF inkl. MWST
