Art. Nr: 110111

OPTImill MH 20V Bohr-Fräsmaschine

Präzise verarbeitete Bohr-Fräsmaschine mit stufenlosem Antrieb, Motorleistung 750 W, 230 V, Rechts-/Linkslauf, Kreuztisch 510 x 180 mm, Spindelaufnahme MK 2, Antriebsspindel mit zweireihigem Schrägkugellager ausgestattet, Elektrik EMV-Filterklasse, die ideale Maschine für den anspruchsvollen Anwender, das Gewerbe, Ausbildungszentren usw.. Unterbau optional erhältlich

Versandinformationen
An Lager: 2 Stk
Im Showroom

Regulärer Preis: 1.859,30 CHF inkl. MWST

Special Price 1.695,00 CHF

Beschreibung

Details

  • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und sichtgeschabt mit nachstellbaren Keilleisten
  • Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
  • Pinole einfach auf Feinvorschub umstellbar
  • Not-Halt-Schlagschalter
  • EMV-Filterklasse C2
  • Präzise verarbeitet
  • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
  • Maschinenlampe
  • Faltenbalg als Führungsschutz
  • Recht-/Linkslauf
  • Bohr-Fräskopf um + 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
  • Maschinenlampe
  • Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für grösstmöglichen Schutz des Anwenders
  • Integrierte Relais-Steuerung
  • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
  • Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
  • Hohe Rundlaufgenauigkeit < 0.015 mm in der Pinole gemessen
  • Einstellbare Endanschläge
Bedienpanel
  • Bedienerfreundliche Folientastatur
  • Gut ablesbares digitales Drehzahldisplay
  • Digitale Tiefenanzeige in mm oder inch
  • Übersichtlich angeordnet
  • Not-Halt-Schlagschalter
Elektrik
  • Schonende Leitungsführung in hochwertigen Energieketten
  • Sicherheitselektrik in 24 V Ausführung
  • Entspricht der EMV-Filterklasse B für den Einsatz in Haushalten
  • Steuerelektronik mit intgrierter Relais Steuerung
Kreuztisch
  • Massiv
  • Präzise oberflächenbearbeitet
  • Mit T-Nuten
  • Nachstellbare Keilleisten
  • Über 3 Handräder verstellbar
  • Einstellbare Endanschläge

Lieferumfang

  • CE Sicherheitsschutz gegen Späne
  • EU-Konforme Bedienungsanleitung
  • Kegeldorn MK2/B16
Technische Daten

Zusätzliche Information

  • Anschlussspannung
    230 V
  • Absicherung
    10 A
  • Motorleistung
    0.75 KW
  • Max. Bohrleistung in Stahl (S235JR)
    Ø 16 mm
  • Dauerbohrleistung in Stahl (S235JR)
    Ø 12 mm
  • Max. Messerkopfdurchmesser
    Ø 52 mm
  • Max. Schaftfräserdurchmesser
    Ø 20 mm
  • Drehzahlverstellung
    Vario
  • Spindelaufnahme
    MK 2 (DIN 228)
  • Pinolenhub
    50 mm
  • Spindeldrehzahl
    100 - 3000 min-1
  • Ausladung
    170 mm
  • Anzahl Getriebestufen
    2
  • Abstand Spindel - Kreuztisch
    255 mm
  • Schwenkbereich Fräskopf
    ± 90 °
  • Kreuztisch L x B
    500 x 180 mm
  • Max. Traglast Kreuztisch
    50 kg
  • T-Nutengrösse
    12 mm
  • Abstand T-Nuten
    63 mm
  • Anzahl T-Nuten
    3
  • Verfahrweg X-Achse
    280 mm
  • Verfahrweg Y-Achse
    175 mm
  • Verfahrweg Z-Achse
    210 mm
  • Abmessung L x B x H
    750 x 650 x 820 mm
  • Gewicht
    94 kg
  • Garantie
    2 Jahre
Änderungen an Dimensionen und technischen Informationen vorbehalten.
Zubehör

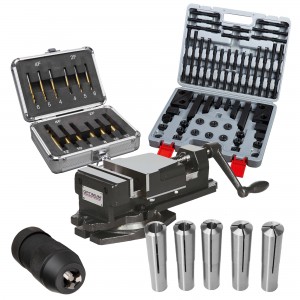

Starter-Set SPW 10, MK 2, Fräsen-Bohren

Starter-Set SPW 10, MK 2, Fräsen-Bohren

114467

Bestehend aus: Maschinenschraubstock FMS 100 Backenbreite 100 mm, Spannwerkzeugsortimen SPW 10 M 10, Spannzengensatz Ø 4-12 mm, Schaftfräsersatz Ø 4-12 mm, Schnellspannbohrfutter 1-16 mm

Regulärer Preis: 529,70 CHF inkl. MWST

Special Price 480,75 CHF

Unterbau MSM 1

Unterbau MSM 1

106334

Universal, Abmessung (L x B x H) 340 x 420 x 800 mm

233,50 CHF inkl. MWST
Spänewanne, Ohne Montagebohrungen

Spänewanne, Ohne Montagebohrungen

106335
Universal, Abmessung (L x B) 720 x 470 mm, Nachbearbeitung erforderlich!!
34,60 CHF inkl. MWST
Bohrfutteraufnahme mit Gewinde MK 2, B16, M10

Bohrfutteraufnahme mit Gewinde MK 2, B16, M10

102862
Bohrfutteraufnahme mit Morsekonus MK 2, Kegel B16 und M10 Anzugsgewinde. Zum Spannen von Bohrfutter und Werkzeugen mit Innenkegel B16
6,40 CHF inkl. MWST
Optimum Schnellspannbohrfutter Ø 1-16 mm, B16

Optimum Schnellspannbohrfutter Ø 1-16 mm, B16

110373

Spannbereich Ø 1-16 mm, B16 Aufnahme, passender Kegeldorn mit Morsekonus erforderlich.

45,40 CHF inkl. MWST
OPTIMUM BMP 130 PRISMEN-MASCHINENSCHRAUBSTOCK

Optimum BMP 130 Prismen-Maschinenschraubstock

110121

Prismen-Maschinenschraubstock für mittlere Ansprüche, Spannweite 120 mm, Backenbreite 130 mm, flache Bauart, ideal für Bohrarbeiten

77,85 CHF inkl. MWST
Optimum FMS 100 Maschinenschraubstock

Optimum FMS 100 Maschinenschraubstock

102872

Präziser Maschinenschraubstock, Spannbereich 62 mm, Backenbreite 100 mm, mit 360° Drehteller, unversell einsetzbar für Fräs- und Bohrarbeiten usw.

216,20 CHF inkl. MWST
OPTIMUM RT 100

Optimum RT 100 Horizontal-Vertikal-Rundteiltisch

102866

Arbeitstisch Ø 110 mm mit 360° Skalierung, horizontal oder vertikal einsetzbar, Teilung über skaliertes Handrad mit Nonius einstellbar

460,50 CHF inkl. MWST
OPTIMUM RT 150

Optimum RT 150 Horizontal-Vertikal-Rundteiltisch

102867

Arbeitstisch Ø 150 mm mit 360° Skalierung, horizontal oder vertikal einsetzbar, Teilung über skaliertes Handrad mit Nonius einstellbar

443,20 CHF inkl. MWST
Optimum SPW 10 Spannwerkzeugsortiment

Optimum SPW 10 Spannwerkzeugsortiment

119717

58-teiliges Spannwerkzeugsortiment mit M10 Gewinde, T-Nutensteine 12 mm (11.7 mm), bestehend aus 24 Schraubenbolzen Länge 80-200 mm, 10 Muttern und diverse Spannblöcke

89,70 CHF inkl. MWST

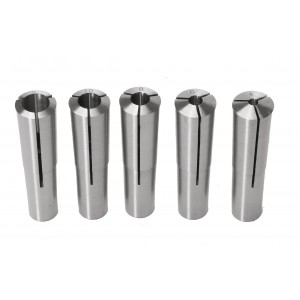

Spannzangen-Set direktspannend MK 2, M10, Ø 4-12 mm, 5-tlg.

Spannzangen-Set direktspannend MK 2, M10, Ø 4-12 mm, 5-tlg.

102914
Spannzangen-Set direktspannend MK 2 mit M10 Anzugsgewinde. Durchmesser Ø 4, 6, 8, 10 und 12 mm. Spannzangen gehärtet und geschliffen
92,95 CHF inkl. MWST
Spannzangenhalter-Set MK 2, ER 25, Ø 2-16 mm, 15-tlg.

Spannzangenhalter-Set MK 2, ER 25, Ø 2-16 mm, 15-tlg.

103209
Spannzangenhalter MK 2, ER 25 mit 15 Spannzangen Ø 2-16 mm
255,10 CHF inkl. MWST
Spannzangenhalter-Set MK 2, ER 32, Ø 2-20 mm, 18-tlg.

Spannzangenhalter-Set MK 2, ER 32, Ø 2-20 mm, 18-tlg.

103210
Spannzangenhalter MK 2, ER 32 mit 18 Spannzangen Ø 2-20 mm
309,15 CHF inkl. MWST
Optimum Schaftfräser-Satz 12-tlg.

Optimum Schaftfräser-Satz 12-tlg.

109264

Schlichtfräser, HSS-titanbeschichtet, mit je 6 Stück 2 und 4 Schneiden, Ø 4/5/6/8/10/12 mm, in praktischer Koffer

85,40 CHF inkl. MWST
OPTIMUM SCHAFTFRÄSER-SATZ 20-TEILIG TIN-BESCHICHTET

Optimum Schaftfräser-Satz 20-tlg.

109265
Schlichtfräser, HSS-titanbeschichtet, mit je 10 Stück 2 und 4 Schneiden, Ø 3/4/5/6/8/10/12/14/20 mm, in praktischer Koffer
160,00 CHF inkl. MWST
Konusreiniger MK 2

Konusreiniger MK 2

113826
Konusreiniger MK 2 zum Reinigen der Innenkegel an Maschinenspindeln, Hülsen und Werkzeugaufnahmen
14,05 CHF inkl. MWST
Optimum Universal-Kühlmitteleinrichtung

Optimum Universal-Kühlmitteleinrichtung

110045

Universal-Kühlmitteleinrichtung 230 V, mit Ein/Aus-Schalter, zur Selbstmontage

Regulärer Preis: 185,95 CHF inkl. MWST

Special Price 170,00 CHF
