Art. Nr: 120085

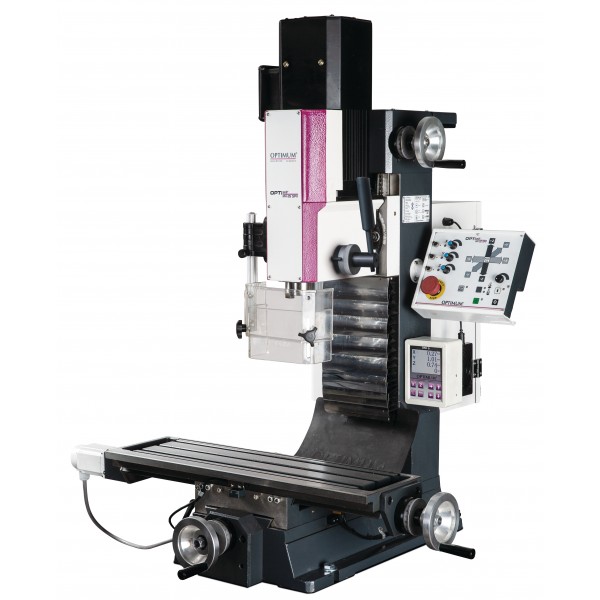

OPTImill MH 25SPV FRÄSMASCHINE

Präzise, Fräsmaschine mit automatischem Vorschub und digitaler Positionsanzeige in allen drei Achsen, Spindelaufnahme BT 30 mit mechanischem Werkzeug-Schnellwechsel-Spannsystem, Antrieb stufenlos, Inverter, Motorleistung 1.5 kW, 230 V, Rechts-/ Linkslauf, Kreuztisch 620 x 180 mm, Fräskopf 0-45° schwenkbar und leicht höhenverstellbar durch Gegengewicht in der Z-Säule, sehr ruhiger Lauf, besonders geeignet für anspruchsvolle Fräs- und Bohrarbeiten

Versandinformationen
5.480,65 CHF inkl. MWST

* Pflichtfelder

5.480,65 CHF inkl. MWST
Beschreibung

Details

  • Inverter-Motor
  • Präzise verarbeitet
  • Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
  • Besonders ruhiger Lauf

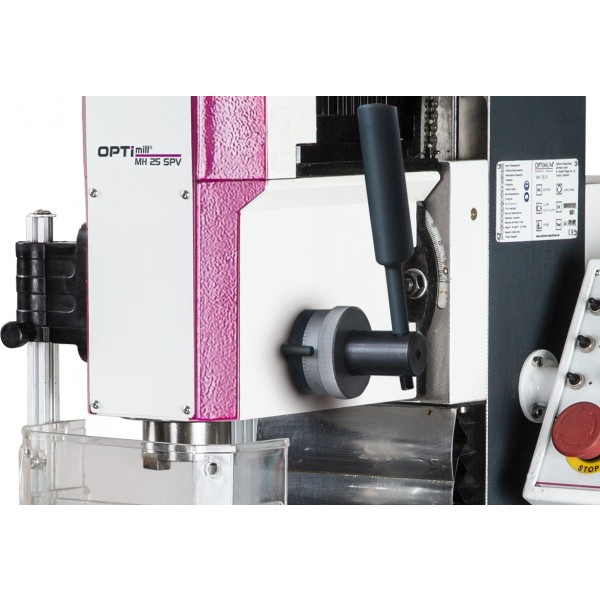

  • Gegengewicht erleichtert das Verstellen der Z-Achse
  • Stufenlose Drehzahlregelung
  • Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
  • Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
  • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
  • Schrägkugellager in den Achsen
  • Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
  • Getriebekopf ± 45° neigbar
  • Rechts-/Linkslauf
  • Leicht ablesbare Drehzahlanzeige im Fräskopf
  • Stufenlos einstellbarer Vorschub in allen Achsen
  • Eilgang X-/Y-Achse für schnelle Positionierung
  • Digitale 3-Achsen Positionsanzeige DRO 5
  • Endabschaltung des Vorschubs

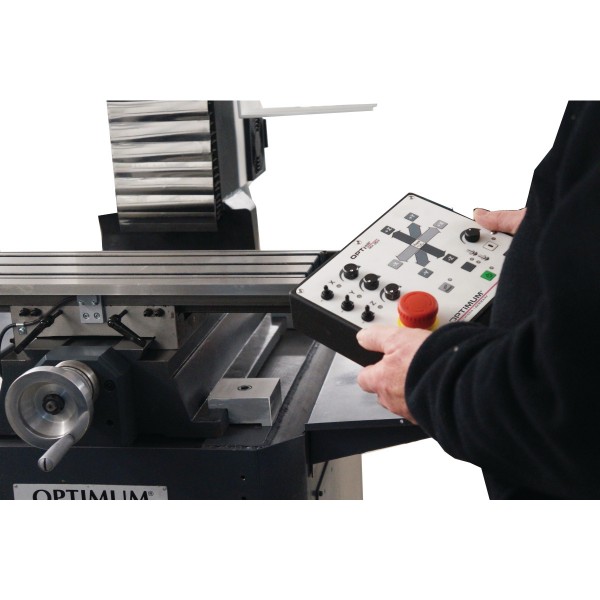

  • Bedienpanel transportabel
  • Bei Spindelstillstand schaltet der Vorschub ab
  • Endschalter für alle drei Achsen

Lieferumfang

  • CE Sicherheitsschutz gegen Späne
  • EU-Konforme Bedienungsanleitung
Technische Daten

Zusätzliche Information

  • Anschlussspannung
    230 V
  • Absicherung
    10 A
  • Gesamt Anschlussleistung
    2.0 KW
  • Motorleistung
    1.5 KW
  • Max. Bohrleistung in Stahl (S235JR)
    Ø 25 mm
  • Dauerbohrleistung in Stahl (S235JR)
    Ø 20 mm
  • Max. Messerkopfdurchmesser
    Ø 50 mm
  • Max. Schaftfräserdurchmesser
    Ø 25 mm
  • Drehzahlverstellung
    Vario
  • Spindelaufnahme
    BT 30 (JIS B 6339, MAS 403 BT)
  • Spindeldrehzahl
    200 - 4000 min-1
  • Ausladung
    185 mm
  • Abstand Spindel - Kreuztisch
    300 mm
  • Schwenkbereich Fräskopf
    ± 45 °
  • Kreuztisch L x B
    620 x 180 mm
  • Max. Traglast Kreuztisch
    30 kg
  • T-Nutengrösse
    12 mm
  • Verfahrweg X-Achse
    400 mm
  • Tischvorschub X-Achse
    150 mm/min
  • Eilgang X-Achse
    930 mm/min
  • Verfahrweg Y-Achse
    210 mm
  • Tischvorschub Y-Achse
    100 mm/min
  • Eilgang Y-Achse
    580 mm/min
  • Verfahrweg Z-Achse
    270 mm
  • Tischvorschub Z-Achse
    80 mm/min
  • Eilgang Z-Achse
    450 mm/min
  • Abmessung L x B x H
    914 x 844 x 1119 mm
  • Gewicht
    200 kg
  • Garantie
    2 Jahre
Zubehör
OPTIMUM MASCHINENUNTERBAU MSM 2

OPTIMUM MASCHINENUNTERBAU MSM 2

106847
Schwerer Maschinenunterbau mit Ablagefach, stabile Stahlkonstruktion

Regulärer Preis: 545,90 CHF inkl. MWST

Special Price 479,00 CHF

OPTIMUM UNIVERSAL-KÜHLMITTELEINRICHTUNG

OPTIMUM UNIVERSAL-KÜHLMITTELEINRICHTUNG

110045

Universal-Kühlmitteleinrichtung 230 V, mit Ein/Aus-Schalter, zur Selbstmontage

183,75 CHF inkl. MWST
OPTIMUM FMS 125 MASCHINENSCHRAUBSTOCK

OPTIMUM FMS 125 MASCHINENSCHRAUBSTOCK

102877

Präziser Maschinenschraubstock, Spannbereich 85 mm, Backenbreite 125 mm, mit 360° Drehteller, unversell einsetzbar für Fräs- und Bohrarbeiten usw.

287,55 CHF inkl. MWST
OPTIMUM SPW 10 SPANNWERKZEUGSORTIMENT

OPTIMUM SPW 10 SPANNWERKZEUGSORTIMENT

119717

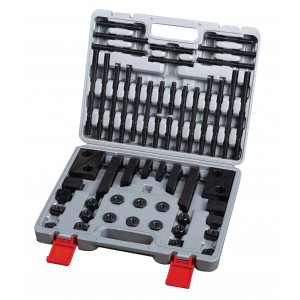

58-teiliges Spannwerkzeugsortiment mit M10 Gewinde, T-Nutensteine 12 mm (11.7 mm), bestehend aus 24 Schraubenbolzen Länge 80-200 mm, 10 Muttern und diverse Spannblöcke

89,70 CHF inkl. MWST
OPTIMUM SCHAFTFRÄSER-SATZ 20-TEILIG TIN-BESCHICHTET

OPTIMUM SCHAFTFRÄSER-SATZ 20-TEILIG

109265
Titanbeschichtete HSS Fräser mit 2- und 4 Schneiden in den Grössen Ø 3 -20 mm
160,00 CHF inkl. MWST
SPANNZANGENHALTER-SET BT 30, ISO 30, ER 32

SPANNZANGENHALTER-SET BT 30, ISO 30, ER 32

104599

Spannzangenhalter BT 30 mit 18 Spannzangen ER 32 Ø 2-20 mm, inkl. Anzugsbolzen für ISO 30 Aufnahmen

356,75 CHF inkl. MWST
AMEX BOHRFUTTERAUFNAHME BT 30, B 16, JIS B 6339

AMEX BOHRFUTTERAUFNAHME BT 30, B 16, JIS B 6339

113862

Bohrfutteraufnahme BT 30, B 16 - JIS B 6339 (MAS 403 BT)

81,10 CHF inkl. MWST
OPTIMUM SCHNELLSPANNBOHRFUTTER B 16, Ø 1-16 MM

OPTIMUM SCHNELLSPANNBOHRFUTTER B 16, Ø 1-16 MM

110373

Schnellspannbohrfutter Ø 1-16 mm, B 16 Aufnahme, Drehzahlbereich bis 4000 min-1

45,40 CHF inkl. MWST
AMEX SPANNZANGENFUTTER BT 30, ER 25-70 MM, JIS B 6339, AD

AMEX SPANNZANGENFUTTER BT 30, ER 25-70 MM, JIS B 6339, AD

113883

Spannzangenfutter zur Aufnahme von ER 25 Spannzangen, Tiefe 70 mm, Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)

84,30 CHF inkl. MWST
Beispielabbildung

SPANNZANGENSATZ ER 25, Ø 2-16 MM, 15 STK

102783
Präzise Spannzangen ER 25, Ø 2-16 mm, 15 Stück, Lieferung im praktischen Koffer
196,75 CHF inkl. MWST
AMEX SPANNZANGENFUTTER BT 30, ER 32-70 MM, JIS B 6339, AD

AMEX SPANNZANGENFUTTER BT 30, ER 32-70 MM, JIS B 6339, AD

113884
Spannzangenfutter zur Aufnahme von ER 32 Spannzangen, Tiefe 70 mm, Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)
86,50 CHF inkl. MWST
SPANNZANGENSATZ ER 32, Ø 2-20 MM, 18 STK

SPANNZANGENSATZ ER 32, Ø 2-20 MM, 18 STK

102814
Präzise Spannzangen ER 32, Ø 3-20 mm, 18 Stück, Lieferung im praktischen Koffer
237,80 CHF inkl. MWST
AMEX ZWISCHENHÜLSE BT 30, MK 2, JIS B 6339, AD

AMEX ZWISCHENHÜLSE BT 30, MK 2, JIS B 6339, AD

113871

Zwischenhülse zur Aufnahme von Werkzeugen MK 2, mit Austreiberschlitz, Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)


71,35 CHF inkl. MWST
AMEX ZWISCHENHÜLSE BT 30, MK 3, JIS B 6339, AD

AMEX ZWISCHENHÜLSE BT 30, MK 3, JIS B 6339, AD

113872

Zwischenhülse zur Aufnahme von Werkzeugen MK 3, mit Austreiberschlitz, Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)


73,50 CHF inkl. MWST
AMEX KOMBI-AUFSTECKFRÄSDORN BT 30-Ø 16 MM, JIS B 6339, AD

AMEX KOMBI-AUFSTECKFRÄSDORN BT 30-Ø 16 MM, JIS B 6339, AD

113864

Kombi-Aufsteckfräsdorn zur Aufnahme von Messerköpfen, Walzen-, Walzenstirn-und Scheibenfräsern mit Längs- oder Quernut und Aufnahmebohrung Ø 16 mm. Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)

99,45 CHF inkl. MWST
AMEX KOMBI-AUFSTECKFRÄSDORN BT 30-Ø 22 MM, JIS B 6339, AD

AMEX KOMBI-AUFSTECKFRÄSDORN BT 30-Ø 22 MM, JIS B 6339, AD

113876

Kombi-Aufsteckfräsdorn zur Aufnahme von Messerköpfen, Walzen-, Walzenstirn-und Scheibenfräsern mit Längs- oder Quernut und Aufnahmebohrung Ø 22 mm. Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)

91,90 CHF inkl. MWST
AMEX KOMBI-AUFSTECKFRÄSDORN BT 30-Ø 27 MM, JIS B 6339, AD

AMEX KOMBI-AUFSTECKFRÄSDORN BT 30-Ø 27 MM, JIS B 6339, AD

113863

Kombi-Aufsteckfräsdorn zur Aufnahme von Messerköpfen, Walzen-, Walzenstirn-und Scheibenfräsern mit Längs- oder Quernut und Aufnahmebohrung Ø 27 mm. Spindelaufnahme BT 30 - JIS B 6339 (MAS 403 BT)

91,90 CHF inkl. MWST
Anzugsbolzen BT 40

ANZUGSBOLZEN BT 30

106798
Anzugsbolzen passend zu BT 30 Aufnahmen mit M12 Gewinde
14,70 CHF inkl. MWST
KONUSREINIGER SK 30

KONUSREINIGER SK 30

113850
Konusreiniger SK 30 zum Reinigen der Innenkegel an Maschinenspindeln, Hülsen und Werkzeugaufnahmen
19,45 CHF inkl. MWST
