Art. Nr: 3338450

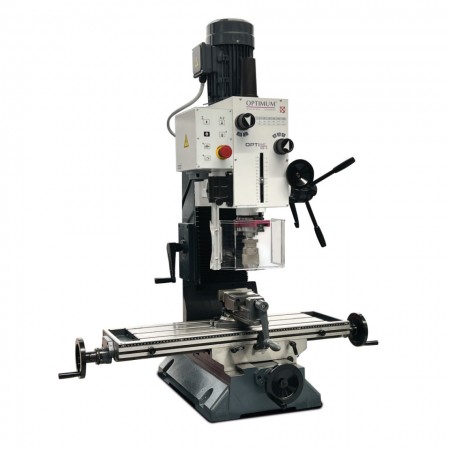

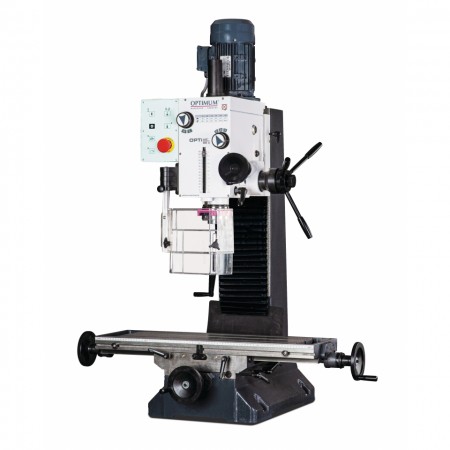

OPTImill MB 4 BOHR-FRÄSMASCHINE

Massive,getriebegeschaltete Bohr-Fräsmaschine, Spindelaufnahme MK 4,Motor 400 V, 1,5 kW, 2-stufig, grosser Dehzahlbereich 95-3200 U/min, Rechts-/Linkslauf mit integrierterGewindeschneidfunktion, grosser Kreuztisch 800 x 240 mm, Bohr-Fräskopf schwenkbar, hohe Laufruhe durch geschliffene im Ölbad laufende Getriebezahnräder, äusserst universell einsetzbar, Unterbau optional erhältlich, die ideale Maschine in jede Werkstatt. Unterbau optionalerhältlich

Versandinformationen
An Lager
3.499,00 CHF inkl. MWST

* Pflichtfelder

3.499,00 CHF inkl. MWST
Beschreibung

Details

  • Universelle Bohr-Fräsmaschine mit Schaltgetriebe und 12 Geschwindigkeiten
  • Hohe Laufruhe durch geschliffene Getriebezahnräder, im Ölbad laufen
  • Qualitäts-Antriebsmotor, 2-stufig, Rechts / Linkslauf
  • Grosser Drehzahlbereich, von 95 - 3.200 U/min
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager
  • Bohr-Fräskopf beidseitig 45° schwenkbar
  • Schwalbenschwanzführungen geschliffen und geschabt für optimale Schmierung
  • Pinole einfach auf Feinvorschub umstellbar
  • Schwalbenschwanzführungen geschützt vor Verschmutzung
  • Genauer Kreuztisch mit T-Nuten und einstellbaren Endanschlägen
  • Längsmass- Skala im Kreuztisch eingearbeitet
  • Einfache und übersichtliche Bedieneinheit mit Ein-Aus Schalter
  • Höhenverstellbarer Späneschutz mit Sicherheitsschalter
  • Not-Halt-Schlagschalter
  • Umschaltbar auf Gewindeschneiden
  • Führungen durch Keilleisten nachstellbar

Ausstattungsdetails

Manueller Pinolenvorschub mit Feinvorschub
  • Handrad
  • Leicht zu bedienen

Gewindeschneidfunktion
  • Motor läuft nach einem definierten Weg über den Bohrtiefenanschlag der Pinole automatisch an
  • Wechselt bei erreichen der vorgegebenen Tiefe automatisch die Drehrichtung
  • Gewindebohrer fährt aus dem Werkstück

Lieferumfang

Technische Daten

Zusätzliche Information

  • Anschlussspannung
    400 V
  • Absicherung
    16 A
  • Motorleistung
    1.1 / 1.5 KW
  • Max. Bohrleistung in Stahl (S235JR)
    Ø 32 mm
  • Dauerbohrleistung in Stahl (S235JR)
    Ø 28 mm
  • Max. Messerkopfdurchmesser
    Ø 63 mm
  • Max. Schaftfräserdurchmesser
    Ø 28 mm
  • Drehzahlverstellung
    Getriebe
  • Spindelaufnahme
    MK 4 (DIN 228)
  • Anzugsstange
    M 16
  • Pinolenhub
    120 mm
  • Spindeldrehzahl
    95 - 3200 min-1
  • Ausladung
    259 mm
  • Anzahl Getriebestufen
    2 x 6
  • Abstand Spindel - Kreuztisch
    460 mm
  • Schwenkbereich Fräskopf
    +/- 45°
  • Kreuztisch L x B
    800 x 240 mm
  • T-Nutengrösse
    14 mm
  • Verfahrweg X-Achse
    450 mm
  • Verfahrweg Y-Achse
    200 mm
  • Verfahrweg Z-Achse
    430 mm
  • Abmessung L x B x H
    1100 x 850 x 1150 mm
  • Gewicht
    320 kg
  • Garantie
    2 Jahre
Änderungen an Dimensionen und technischen Informationen vorbehalten.
